铜排又称铜母排或铜汇流排，，，，，， ，是由铜材质制作的，，，，，， ，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，，，，，， ，以免产生尖端放电），，，，，， ，在电路中起输送电流和连接电气设备的作用。。。。。。。。
铜排在电气设备，，，，，， ，特别是在成套配电装置中得到了广泛的应用；； ；；；；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；； ；；；；铜排在使用中一般标有相色字母标志或涂有相色漆，，，，，， ，U相铜排涂有“黄”色，，，，，， ，V相铜排涂有“绿”色，，，，，， ，W相铜排涂有“红”色，，，，，， ，PE母线铜排涂有“黄绿相间”双色。。。。。。。。今天我们来学习一下铜排的相关计算!

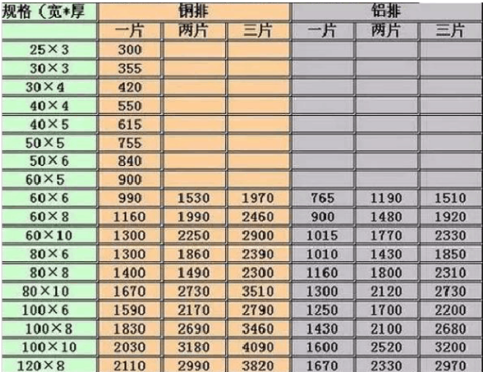

一、铜排的载流量计算
首先大家要明白铜排在柜内的安装方式分两种形式，，，，，， ，平放和竖放，，，，，， ，竖放的载流量略大于平放，，，，，， ，所以配电柜主母排大都是竖放形式。。。。。。。。唬� ；；；；褂型�，，，，，， ，铜线的载流量也会随环境温度变化而变化，，，，，， ，在这里我们***多的是采用环境温度为35摄氏。。。。。。。。不同环境温度下，，，，，， ，查表得出的载流量需乘以不同环境温度下的校正系数，，，，，， ，就得出不同环境温度下的载流量，，，，，， ，温度越高，，，，，， ，载流量越低。。。。。。。。
根据经验，，，，，， ，总结如下
单条铜母排载流量=宽度(mm) X 厚度系数；； ；；；；
双母排载流量=宽度(mm) * 厚度系数 * 1.5(经验系数)；； ；；；；
铜排和铝排也可以按平方数来,通常铜按5-8A/平方,铝按3-5A/平方。。。。。。。。
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数（厚度+8）；； ；；；；
排宽(mm)；； ；；；；厚度系数为：母排12厚时为20；； ；；；；10厚时为18；； ；；；；依次为：[12-20，，，，，， ，10-18，，，，，， ，8-16，，，，，， ，6-14，，，，，， ，5-13，，，，，， ，4-12]。。。。。。。。
双层铜排[40℃]=（1.56-1.58）*单层铜排[40℃]（根据截面大小定）；； ；；；；
3层铜排[40℃]=2*单层铜排；； ；；；；
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,***好用异形母排替代)。。。。。。。。
例如，，，，，， ，求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；； ；；；；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；； ；；；；[查手册为2942A]；； ；；；；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。。。。。。。。
二、铜排折弯的计算方法
01、平弯（直角弯）外算法

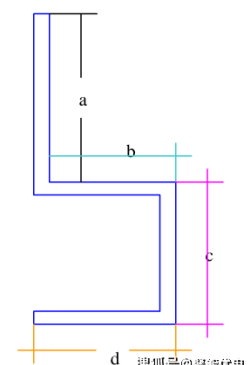

上图其料长：
总长= a+（料厚）+b+（料厚）+c+d -系数*直角弯的个数
注：加料长时全按外加

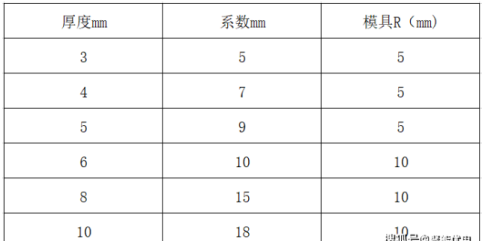

系数基本如下：

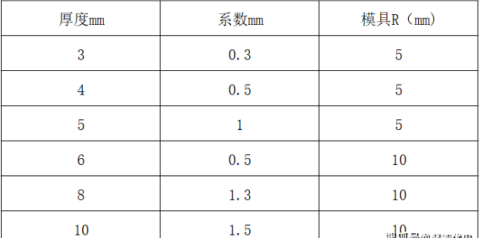

02、平弯（直角弯）内算法
03、举例
料厚为3mm时 总长= L+0.3+H+0.3
料厚为10mm时 总长= L+1.5+H+1.5
注：每个角加两次
三、高压柜中的铜排选择
高压柜的铜排截面选择需要符合两个要求：
（1）满足额定电流
（2）满足短时耐受电流
***条可通过负载容量计算得知，，，，，， ，那么第二条就需要记下 GB3906[附录D]中公式：S=I/a√(t/△θ) 式中：I—额定短时耐受电流；； ；；；；a—材质系数，，，，，， ，铜为13，，，，，， ，铝为8.5；； ；；；；t—额定短路持续时间；； ；；；；△θ—温升（K），，，，，， ，对于裸导体一般取180K，，，，，， ，对于4S持续时间取215K。。。。。。。。
则：
25KA/4S系统铜母线***小截面积S=（25/13）*√4/215=260 mm2；； ；；；；
31.5KA/4S系统铜母线***小截面积S=（31.5/13）*√4/215=330 mm2；； ；；；；
40KA/4S系统铜母线***小截面积S=（40/13）*√4/215=420 mm2；； ；；；；
63KA/4S系统铜母线***小截面积S=（63/13）*√4/215=660 mm2；； ；；；；
80KA/4S系统铜母线***小截面积S=（80/13）*√4/215=840 mm2；； ；；；；
以上两个条件核算出来的铜排截面需以***大值选取。。。。。。。。
例如，，，，，， ，某个回路中设计院给出的电流参数为：
额定电流630A、短时耐受电流为31.5KA，，，，，， ，那么核算额定电流630A应采用TMY-40*6、核算短时耐受电流为31.5KA应采用TMY-60*6（通过上表查的31.5KA/4S铜母线***小截面积为330 mm2 ），，，，，， ，TMY-60*6截面为360 mm2 大于上述表中***小截面积330 mm2。。。。。。。。
按照两个条件中的***大值选择得出：
额定电流630A、短时耐受电流为31.5KA的母线应选择TMY-60*6。。。。。。。。
