发布时间：2021-11-29点击：2465
1、熔铸过程要求
1.原料

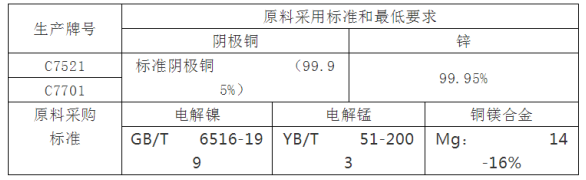

1.1 .新料：原料使用标准和***低品位要求（见表）
1.2 .旧料
旧料：指各牌号合金化学成分合格的边屑，，，，，包括加工屑料熔铸的拉铸料头，，，，，铣削面屑，，，，，分析试样，，，，，洗炉料及带材车间生产的表面废品等 。。。。。。。。
1.3 .白铜辅助材料：a 脱氧剂：电解锰、金属镁或铜镁合金；；；； ；；；b 覆盖剂：煅烧木炭；；；； ；；；C 清渣精炼剂 。。。。。。。。
1.4 .生产中使用原料的要求
所有原料应清洁，，，，，不得有油，，，，，水，，，，，爆炸物，，，，，有毒有机物及其它金属或非金属夹杂物，，，，，各种合格中间合金均应有明显标志，，，，，并专箱存放，，，，，确保无混料现象，，，，，外购中间合金必须有成分证明单，，，，，外购原料统一按公司原料管理制度执行 。。。。。。。。
1.5 .配料
一切原料配比必须经工艺开发科下达的配料指令单进行配料，，，，，所有原料必须根据配料单准确过磅，，，，，分炉配料，，，，，小量纯金属，，，，，中间合金，，，，，脱氧剂等由熔铸工根据配料单过磅加入 。。。。。。。。镁，，，，，锰以金属或电解形式代入 。。。。。。。。
白铜原料配料比：a 外购角料60%+新金属40%；；；； ；；；b 本厂回料100% 。。。。。。。。
2、熔炼过程

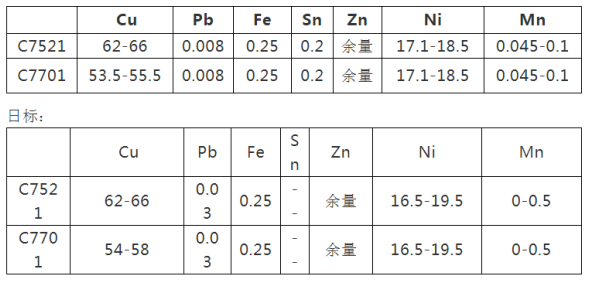

2.1.锌白铜化学成分
2.2 .加料顺序：
白铜：电解镍+电解铜+本厂回料（角料）+木炭—熔化+加锌---熔化---升温---搅拌，，，，，清渣精炼+捞渣+木炭---取样分析---升温喷火+锰（根据化学分析结果确定锰的加入量）+铜镁合金—熔化—搅拌—升温至喷火—转炉 。。。。。。。。
2.3 .取样
每炉料熔化完且搅拌均匀后在熔炼炉内取样，，，，，调整成分后需再取样分析，，，，，待主要成分与杂质含量合格，，，，，方可转炉 。。。。。。。。转炉后在保温炉内取样，，，，，每卷中，，，，，头尾各取一样，，，，，取样工具用石墨坩埚 。。。。。。。。
2.4 .出炉温度及捞渣
熔化炉实际转炉温度：白铜喷火1次；；；； ；；；
熔化炉液位控制在出炉口下沿水平以下 。。。。。。。。捞渣：捞渣前，，，，，加入精炼清渣剂，，，，，熔炼炉每炉1次，，，，，保温炉每班2次 。。。。。。。。
2.5 加脱氧剂
白铜线的除气分两步进行，，，，，***次在熔炼炉转炉前先加入30-50 克锰，，，，，后加入20-40 克镁，，，，，加入方式为拨开木炭，，，，，用专用工具将脱氧剂深入到铜水内部让其进行充分脱氧，，，，，保温炉根据实际情况添加脱氧剂 。。。。。。。。
3、铸造过程
铸造温度正常生产时炉温控制在：
C7701 1190-1200℃
C7521 1200-1210℃；；；； ；；；
根据带坯表面温度确定，，，，，尽量减少保温炉温度波动 。。。。。。。。
冷却水压：
白铜：0.08-0.3MPa
进、出水温度：
进水温度≤40℃；；；； ；；；出水温度保持在 20-40℃ 。。。。。。。。当带坯温度很高，，，，，加大冷却水流量无明显效果时，，，，，只可降低拉速，，，，，不可猛增水量 。。。。。。。。
4、白铜另外注意事项：
4.1、保温炉每次更换下炉体后，，，，，由车间技术人员根据现场情况对熔体进行除气；；；； ；；；
4.2、每次换结晶器后及生产间隔时间较长时，，，，，要对保温炉内熔体进行一次彻 底除气，，，，，向保温炉中加金属镁0.15千克或铜镁合金1千克，，，，，熔化后搅拌均匀；；；； ；；；
4.3、脱氧剂的添加量，，，，，金属镁0.15千克，，，，，铜镁合金（镁含量为14%-16%）2.0千克；；；； ；；；
4.4、 保温炉要控制锰含量在0.045%--0.1%之间；；；； ；；；
4.5、如果由于特殊原因造成熔化炉不能及时转炉，，，，，当班班长必须在规定转炉时间10分钟前作出正确判断，，，，，必须确保保温炉的液面高度 。。。。。。。。
来源：铜合金熔铸
免责声明：本站部分图片和文字来源于网络收集整理，，，，，仅供学习交流，，，，，版权归原作者所有，，，，，并不代表我站观点 。。。。。。。。本站将不承担任何法律责任，，，，，如果有侵犯到您的权利，，，，，请及时联系恒行3删除 。。。。。。。。
