一文解读铜精练方法|恒行3学堂|恒行3

产品分类

恒行3学堂

一文解读铜精练方法

发布时间：2022-04-21点击：2628

为了提升铜的使用、加工性能，，，，，，，需要除去粗铜中的杂质，，，，，，，如镍、铅、砷等，，，，，，，同时回收其中的有价金属，，，，，，，如金、银等，，，，，，，这便是粗铜的精炼工艺。。。。。该流程一般分为两个阶段，，，，，，，一是将粗铜火法精炼成阳极铜，，，，，，，二是将阳极铜电解精炼成电解铜。。。。。

1. 火法精炼

火法精炼是粗铜——阳极铜的过程，，，，，，，基本流程是在精炼炉内向粗铜熔体内鼓入空气，，，，，，，使熔体中对氧亲和力较大的杂质如锌、铁、铅、镍等发生氧化，，，，，，，以氧化物的形态浮于熔体表面形成炉渣，，，，，，，或挥发进入炉气而除去，，，，，，，残留的氧经还原脱去后，，，，，，，即可浇铸成阳极板。。。。。

归纳来看，，，，，，，这一过程可分为加料、熔化、氧化、还原、浇注五个步骤。。。。。在还原步骤中，，，，，，，目前主流的还原剂有氨气、石油液化气和重油，，，，，，，其中我国以重油为主，，，，，，，吨铜约需4kg还原剂。。。。。

精炼炉一般有固定式精炼反射炉、回转式精炼炉以及倾动式精炼炉，，，，，，，其中，，，，，，，回转式精炼炉的精炼效果较好，，，，，，，产品质量较高、节能且生产成本较低，，，，，，，具有良好的经济效益。。。。。

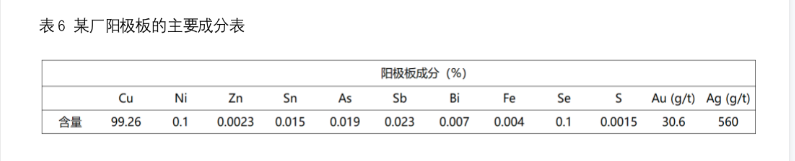

精炼后的产物除了阳极板（含Cu量99.2%-99.7%）外，，，，，，，还有炉渣、炉气和烟尘。。。。。其中，，，，，，，炉渣的含铜量较高，，，，，，，约为10%-30%，，，，，，，一般需要将其返回转炉吹炼或加入鼓风炉做进一步处理。。。。。炉气中的成分一般为O2、CO2、CO，，，，，，，不含SO2，，，，，，，所以可将其直接排出。。。。。

2. 电解精炼

电解精炼是阳极铜——精炼铜的过程，，，，，，，基本流程是在电解槽中将阳极板和始极片（纯铜或不锈钢）同时浸入电解液（硫酸和硫酸铜的水溶液），，，，，，，在直流电的作用下，，，，，，，阳极上的铜以离子状态进入电解液并在阴极上电化析出，，，，，，，成为阴极铜（电解铜），，，，，，，有价金属以阳极泥的形式沉淀回收。。。。。此方法的基本原理是利用了铜和杂质的电位序不同来分离二者。。。。。

传统电解工艺中，，，，，，，阴极始极片主要使用纯铜片制作，，，，，，，此工艺相对复杂且需要独立的生产系统，，，，，，，劳动强度大，，，，，，，生产过程中需要定期更换始极片而提升成本。。。。。

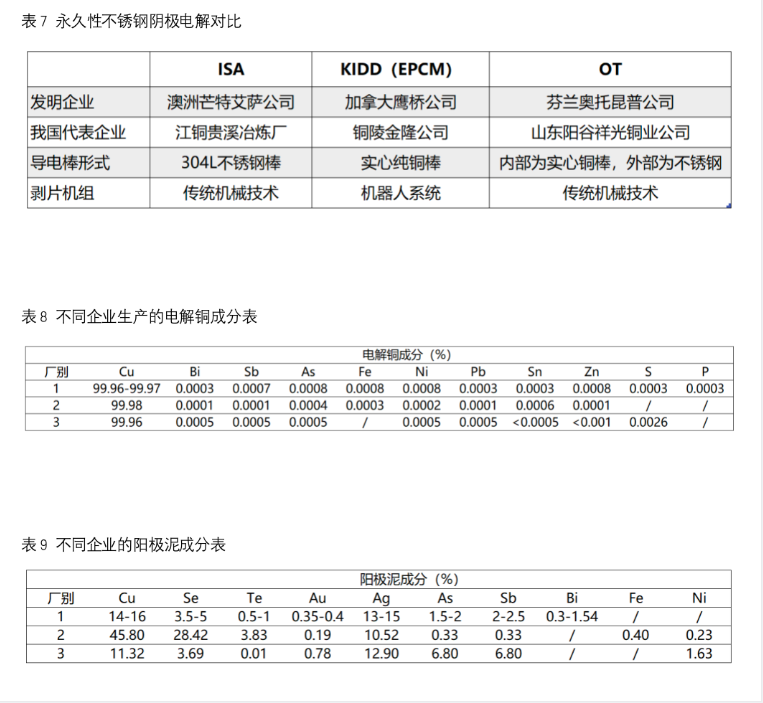

上世纪70年代后，，，，，，，永久性不锈钢阴极法投入使用，，，，，，，即阴极采用不锈钢始极片，，，，，，，阴极铜由自动剥片机从不锈钢阴极上剥取。。。。。这种方法不仅无需建立单独的始极片生产车间，，，，，，，而且可大大减少更换始极片的周期，，，，，，，从而降低生产及劳动力成本。。。。。目前来看，，，，，，，这种方法得到了国内外冶炼厂的广泛使用。。。。。永久性不锈钢阴极法又可分为ISA法、KIDD法及OT法，，，，，，，基本形式一样，，，，，，，细节有些许不同。。。。。

文章来源：长江有色金属网

免责声明：本站部分图片和文字来源于网络收集整理，，，，，，，仅供学习交流，，，，，，，版权归原作者所有，，，，，，，并不代表我站观点。。。。。本站将不承担任何法律责任，，，，，，，如果有侵犯到您的权利，，，，，，，请及时联系恒行3删除。。。。。
