在选择铜排时，，，，，需注意：

（1）一般要选择铜、铝排的宽度应与断路器的出线端宽度一样，，，，，在直接负荷侧可适当的减少母排的厚度，，，，，以满足要求；；；；；；而在分支母线与断路器连接时，，，，，母线冲孔为圆孔，，，，，进行连接，，，，，MNS/GCK在下进、出时分支零排不必制作，，，，，但上进、出时一定要制作。。。。。。

（2）柜内零排和地排根据进出线方式确定安装在柜前还是柜后；；；；；；低压计量柜为方便安装互感器，，，，，铜排在计量室内应断开，，，，，用搭接块连接，，，，，搭接块的长度应满足互感器安装检修的标准，，，，，其它直接连接，，，，，大于等于4000A以上采用绝缘板母线夹固定，，，，，禁用绝缘子。。。。。。

（3）中高压母线在穿过金属板时，，，，，应提供相配套的套管和采取其它绝缘措施；；；；；；

（4）母线应采取绝缘支持固定，，，，，以保证母线之间及母线与其它部件之间的距离不变，，，，，固定距离为水平两固定点不超过1000mm，，，，，垂直两固定点不超800mm，，，，，铜、铝母线弯曲后不得有裂纹和严重起皱现象，，，，，皱纹高度不得大于1mm，，，，，弯曲半径一般不小于排后的2倍，，，，，铜、铝母线弯曲后不开裂、严重起皱的前提下，，，，，允许弯曲半径等于母线厚度；；；；；；

（5）铜铝母线与电器元件连接触面应平整光洁，，，，，连接件的边缘及孔口应无毛刺及凹凸不平现象；；；；；；

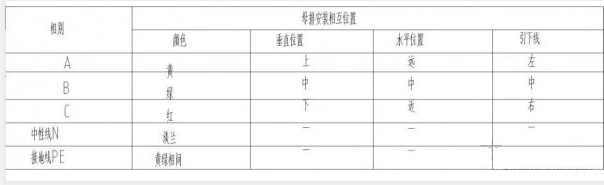

（铜铝母线的相序及颜色排列）

（6）铜铝母线的相序及颜色排列表规定应如上图所示部署；；；；；；

（7）母线连接处不得有油漆，，，，，油漆界面应平直，，，，，不得有明显的弯曲和不值现象，，，，，同一元件的同一侧各项母线端的油漆界面应无明显的不整齐现象，，，，，界面不得相差5mm。。。。。。

（8）铜、铝母线的螺栓连接及支持连接处，，，，，母线与电器元件的连接以及距所有连接处10mm以内的地方不得涂漆；；；；；；

母线与母线，，，，，母线与分支母线及电器元件连接时，，，，，其搭接面应符合以下规定：

1）铜排与铜排连接时，，，，，表面应进行镀锡处理，，，，，客户有要求，，，，，应满足客户要求；；；；；；

2）铝排和铝排连接时，，，，，可直接连接（搭接面要清除氧化层）。。。。。。

3）铜排与铝排连接时，，，，，铜排须镀锡或镀银，，，，，在特殊条件下应使用铜铝过渡片。。。。。。

（9）母排搭接时接触面应平整、无氧化膜，，，，，经加工后其截面积减少值应符合以下规定。。。。。。

1）铜排应不超过原截面的3%;

2）铝排应不超过原截面的5%。。。。。。

母线安装的工艺要求：

1）母线的排列应层次分明，，，，，整齐美观，，，，，横平竖直。。。。。。

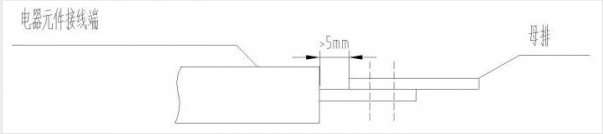

2）铜、铝母线与电器元件连接时，，，，，母线与电器元件端的根部应有不小于5mm的空出地位（如下图）。。。。。。

                                      （母线与电器元件端连接图）
